昨日，英特尔开展了Intel Tech Tour 2025，在技术大会上公布了其GPU IP 和产品路线图的最新进展，同时详细介绍了用于Panther Lake平台的Xe3显卡架构，并宣布了其图像缩放技术的重大升级XeSS 3，计划在未来的产品中全面提升图形性能和游戏体验。

Xe3核心架构

Xe3架构是继Xe2之后的第三代Xe设计。它将率先集成到即将推出的Panther Lake移动处理器中，成为其核显部分，并且Xe3并非为Celetial，而是Battlemage扩展。

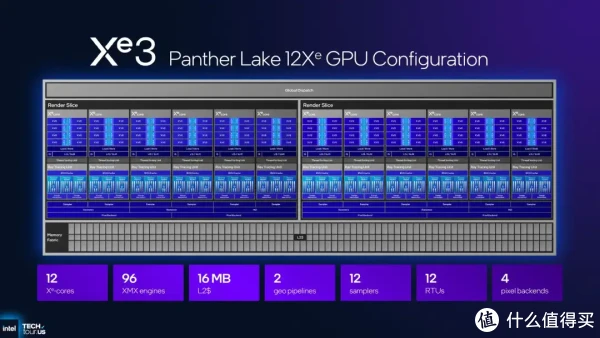

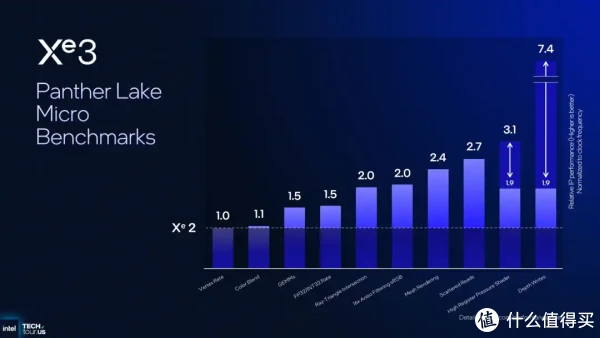

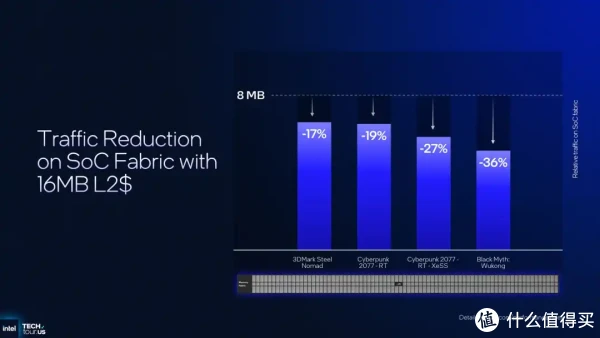

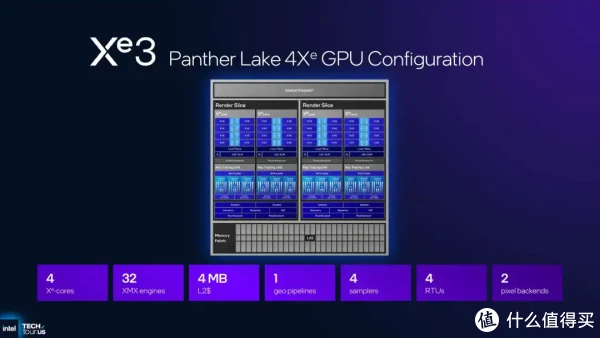

核显中的Xe3 GPU 将提供4个或12个Xe3核心的配置。其中，12核心版本包含96个XMX引擎、12个光线追踪单元，并拥有16MB L2缓存。英特尔声称，在相同功耗下，Xe3 GPU的性能比Lunar Lake的Xe2 GPU提升了超过 50%，同时能效比Arrow Lake-H提升了超过 40%。

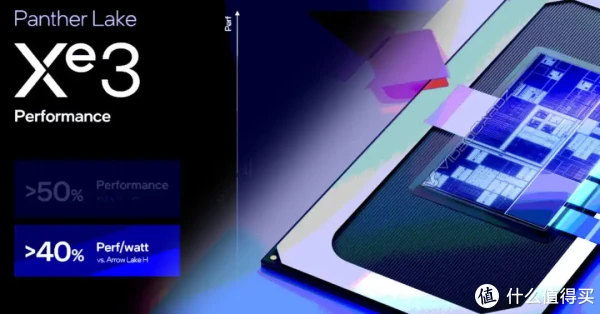

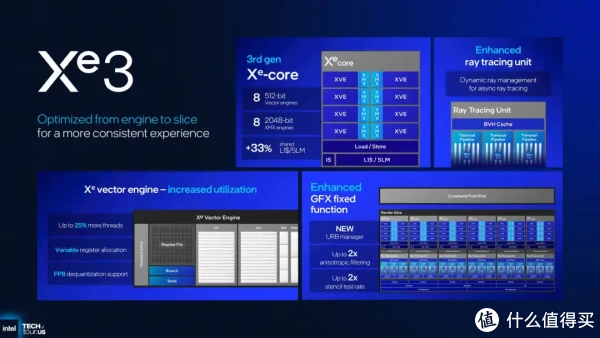

在架构上，每个Xe3核心集成了8个512位向量引擎和8个2048位XMX引擎，共享L1/SLM缓存增加了33%。此外，Xe3引入了动态光线管理以实现异步光线追踪，提高了管线效率。XMX加速器的性能显著增强，12核心版本可提供高达120 TOPS的AI算力。

12核心版本主要面向不搭配独立显卡的笔记本，而4核心版本则适用于超低功耗笔记本或搭配独立显卡使用的平台。

XeSS3多帧生成引入

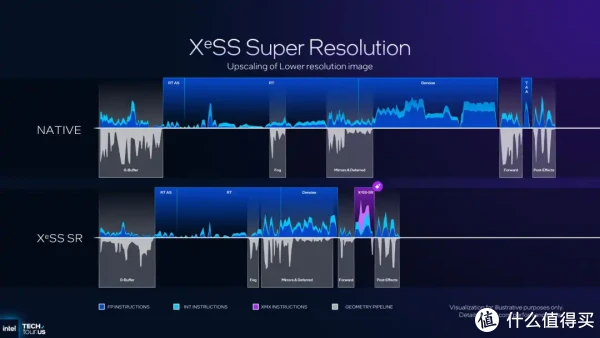

除了硬件架构的升级，英特尔也在软件生态上同步发力，正式宣布了XeSS 3图像缩放技术。

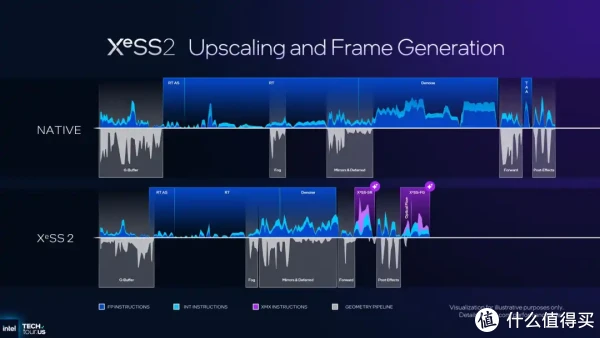

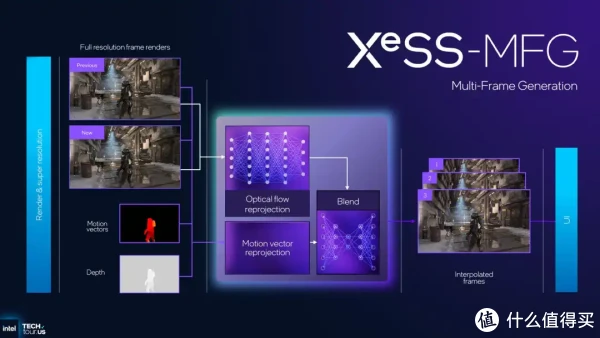

XeSS 3的主要升级在于引入了XeSS-MFG (Multi-Frame Generation) 多帧生成技术。这项技术与英伟达的DLMFG类似，能够从两个源帧中插值生成最多三个额外的帧，从而将最终帧率提高至最高 4 倍。

XeSS 3 MFG将支持所有具备XMX硬件的Arc独显，包括Arc A/B系列、Core Ultra 200（Xe2）以及未来的Arc C系列（Xe3P）产品。这意味着英特尔成为第二家支持多帧生成，并计划将其带给多代硬件的厂商。

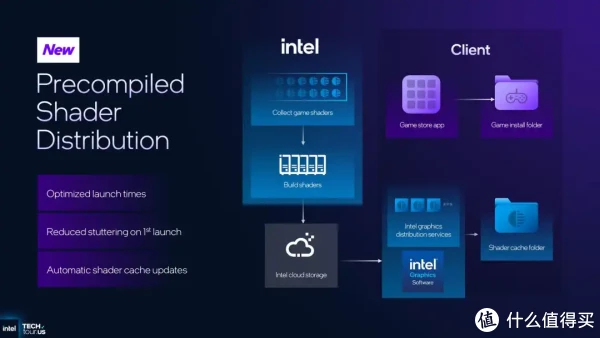

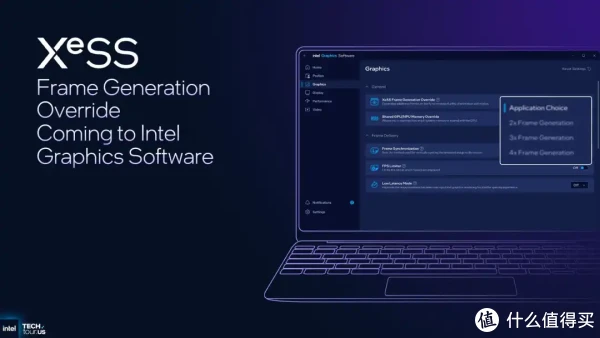

显卡驱动程序将新增“帧生成覆盖”（Frame Generation Override）功能，允许用户手动选择2倍、3倍或4倍的生成模式。同时，新的Shared GPU/NPU Memory Override功能允许用户为核显和NPU工作负载分配系统内存。

GPU路线图更新

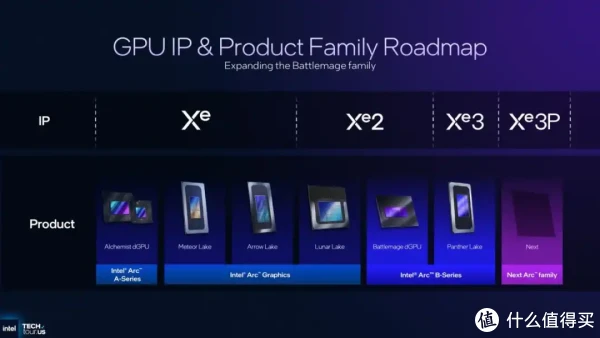

英特尔还更新了其GPU产品路线图，明确了未来集显和独显的架构代号。

Panther Lake的Xe3架构已确认将归属于Arc “B 系列” 集成显卡家族。路线图中，英特尔首次列出了Xe3P架构，它将用于下一代 Arc 独立显卡，被称为 “下一代 Arc 家族”（Next Arc Family），也就是说这Xe3P才是真正的传说中的Celetial系列。此前的传言曾将Xe3P与Nova Lake-AX这一高性能APU设计联系起来，暗示英特尔可能在未来推出更大规模的APU产品。

总的来看，英特尔正在以 “硬件性能大幅跃进”+“软件功能全面对标” 的组合拳，巩固其在PC市场，尤其是在笔记本领域的图形地位。不过，这些终究还是在纸上谈兵的阶段，如今英特尔产品长期处于晚于预期发布的状态，使得产品落后于市场期望，节奏跟不上市场，因此竞争力匮乏。如果英特尔真的想要恢复市场地位，那必须严格遵守自己的产品路线图。
